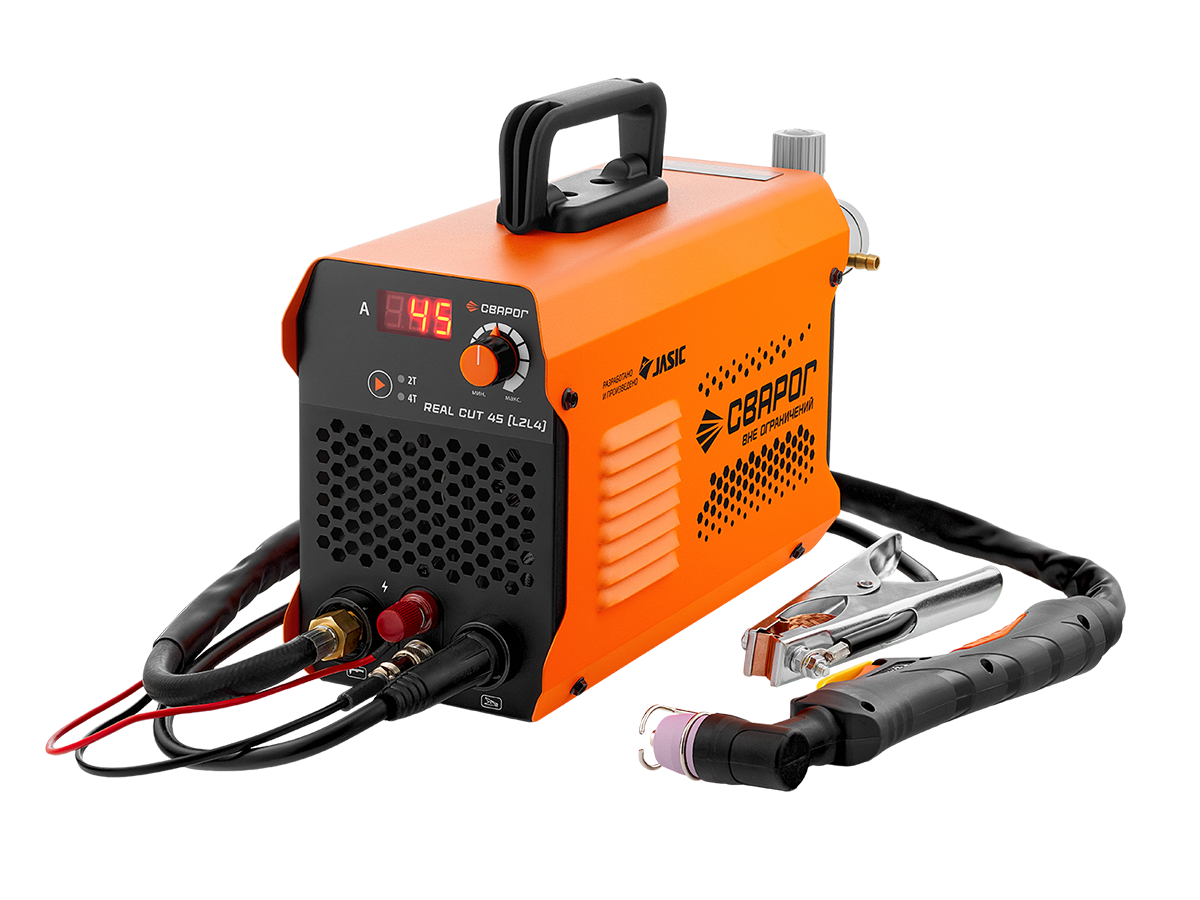

Отличительные особенности:
-
Наличие дежурной дуги — аппарат осуществляет резку по окрашенному, ржавому металлу и окалине без предварительной зачистки. Это экономит время, позволяя сразу приступать к работам
-
Мощный резак на 60A c усовершенствованной головкой плазмотрона в комплекте
-
Цифровой индикатор тока для точного контроля параметров
-
Встроенный фильтр регулятор- обеспечивает стабильное давление и чистоту сжатого воздуха
Управление и удобство:
- Цифровой индикатор тока для точного контроля параметров
- Режим работы 2Т/4Т для большего удобства при резке разных длин заготовок
- Регулятор тока реза
- Подключение провода дежурной дуги
- Подключение клеммы заземления
- Разъём управления 2 pin
- Подключение плазмотрона, резьба 3/8G
Плазмотрон на 60 A в комплекте:
Плазмотрон AG 60 – это оптимальное сочетание цены и надежности.
- Снижение расходов: ресурс сопла и катода на 35% выше благодаря продуманной конструкции головки плазмотрона
- Мощность и качество: катод ТМ «Сварог» оснащен гафниевой вставкой высокой чистоты, что позволяет разрезать металл предельных толщин без существенного ухудшения качества реза
- Полная готовность: комплект включает все необходимое для начала работы сразу после покупки
- В комплект с плазмотроном входит пружинная насадка, которая:
- обеспечивает постоянное расстояние до разрезаемого металла
- продлевает срок службы катода
- повышает качество реза
- облегчает процесс реза
Комплект поставки:
- Инверторный аппарат для воздушно-плазменной резки — 1 шт.
- Плазменный резак AG—60 в сборе, 3 м — 1 шт.
- Клемма заземления в сборе 200 А, 3 м — 1 шт.
- Фильтр-регулятор — 1 шт.
- Комплект ЗИП — 1 шт.
- Руководство по эксплуатации — 1 шт.
- Паспорт — 1 шт.
Режимы резки
| Характеристика | Значение |
|---|---|
| Режим резки CUT | Да |
Режимы работы горелки
| Характеристика | Значение |
|---|---|
| Режим работы 2Т/4Т | Да |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питающей сети | 220 В |
| Рабочий диапазон сетевого напряжения | 180–270 В |
| Частота питающей сети | 50 Гц |
| Количество фаз | 1 фаза |
| Потребляемый ток | 35 А |
| Потребляемая мощность | 7.7 кВА |
| Ток реза | 20–45 А |
| Ток реза при ПН, 100% | 30 А |
| ПН (40°C) | 60 % |
| Рабочее напряжение | 88–98 В |
| Способ возбуждения дуги CUT | Высокочастотный |
| Скорость подачи сжатого воздуха | 100 л/мин |
| Номинальное давление компрессора | 0.4 Мпа |
| Напряжение холостого хода | 330 В |
| Максимальная толщина разрезаемого металла | 20 мм |
Дополнительные функции CUT
| Характеристика | Значение |
|---|---|
| Регулировка давления | Да |
| Дежурная дуга плазмотрона | Да |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип изготовления | SMT монтаж |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Процессорное цифровое |
| Цифровая индикация параметров резки | Индикатор |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Коэффициент мощности | 0.7 |
| КПД | 85 % |
| Класс изоляции | H |
| Степень защиты | IP 21S |
| Температура эксплуатации | 0 …+40 °C |
| Габаритные размеры | 403×149×217 мм |
| Вес | 4.6 кг |
Панельные соединения
| Характеристика | Значение |
|---|---|
| Разъем плазмотрона | 3/8 G |
| Разъем клеммы заземления | ОКС 10–25 |
| Подключение сжатого воздуха | Штуцер ⌀9 мм |
